Adaptery SQ Steelwrist – automatyczna wymiana narzędzi

Adaptery SQ Steelwrist pozwalają wymienić narzędzie hydrauliczne bez wychodzenia z kabiny. Przyłącza hydrauliczne łączą się automatycznie w momencie wpięcia narzędzia w szybkozłącze.

Rodzina obejmuje osiem rozmiarów, od maszyn 5-tonowych po 70-tonowe. Sprzedajemy je w Lubieszynie pod Szczecinem i pomagamy dobrać rozmiar do konkretnego zestawu.

Osiem rozmiarów, od 5 do 70 ton Otwarty standard Open-S Wymiana narzędzia bez wychodzenia z kabiny

8Rozmiarów w rodzinie

5–70 tObsługiwane klasy maszyn

50–90 mmZakres średnic sworznia

Open-SOtwarty standard branżowy

Podstawy

Adaptery SQ Steelwrist – jak działa system automatyczny

W klasycznym rozwiązaniu operator wysiada, rozpina węże, wpina nowe i wraca do kabiny. W systemie SQ przyłącza hydrauliczne łączą się same, w momencie gdy szybkozłącze zamyka się na narzędziu.

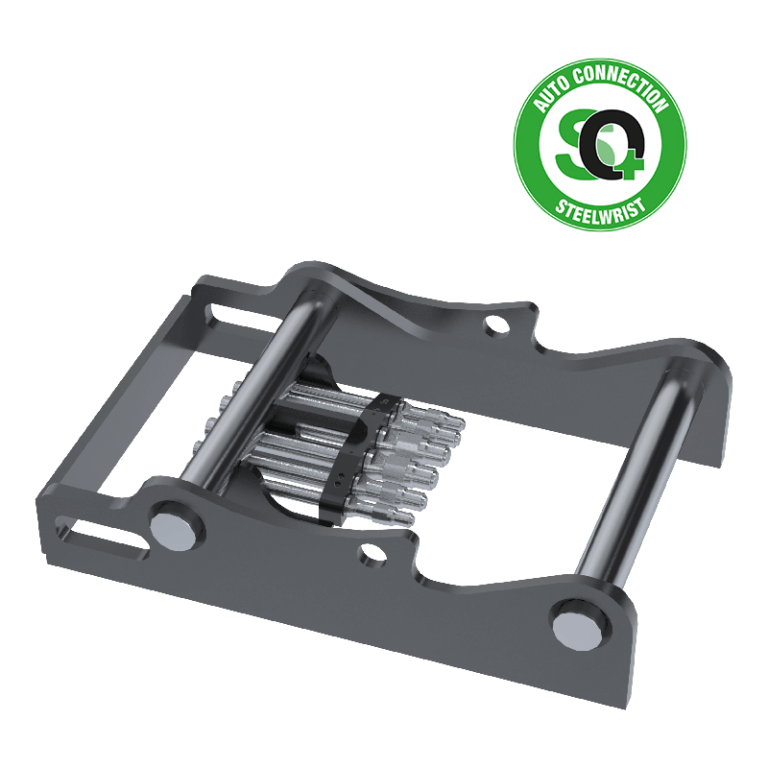

Adapter jest tą częścią układu, która siedzi na narzędziu. Wspawuje się go w młot, chwytak albo kruszarkę, a on przenosi zarówno mocowanie mechaniczne, jak i przyłącza hydrauliczne. Sama automatyka mieści się w szybkozłączu po stronie maszyny.

Producent trzyma się otwartego standardu Open-S, dlatego szybkozłącza, rotatory i narzędzia różnych marek działają razem. Nie jesteś więc przywiązany do jednego dostawcy osprzętu.

Wybór systemu

SQ czy S – którą wersję wybrać

To dwie różne rodziny, a nie dwa warianty tego samego produktu. Różnica sprowadza się do jednego pytania: czy narzędzie ma własną hydraulikę.

Adaptery SQ i adaptery S – porównanie
Cecha	Adaptery SQ	Adaptery S
Przyłącza hydrauliczne	tak, łączone automatycznie	brak, tylko mocowanie
Wymiana narzędzia	bez wychodzenia z kabiny	ręczne wpięcie węży
Klasy maszyn	5–70 t	0–43 t
Średnice sworznia	50–90 mm	30–80 mm
Typowe narzędzie	młot, kruszarka, chwytak	łyżka, zrywak, osprzęt bierny
Koszt	wyższy	niższy
Strona	ta strona	zobacz adaptery S

Adapter S wystarczy przy łyżkach oraz osprzęcie biernym, bo tam nie ma czego podłączać. Adapter SQ ma sens przy młocie, kruszarce albo chwytaku, czyli wszędzie tam, gdzie operator dziś wysiada, żeby przepiąć węże.

Rachunek jest prosty: jeśli przezbrajasz maszynę kilka razy dziennie, oszczędzony czas zwraca różnicę w cenie szybciej, niż się wydaje. Przy jednym przezbrojeniu w tygodniu prościej zostać przy wersji S.

Dobór rozmiaru

Adaptery SQ Steelwrist – tabela doboru rozmiaru

Rozmiar dobiera się do klasy maszyny oraz do szybkozłącza, które już masz. Liczba w nazwie odpowiada średnicy sworznia w milimetrach.

Rozmiary adapterów SQ i odpowiadające im klasy maszyn
Model	Masa maszyny	Sworzeń	Uwagi
SQ50	5–13 t	50 mm	Najmniejszy rozmiar systemu automatycznego
SQ60-4	12–20 t	60 mm	Cztery przyłącza hydrauliczne
SQ60-5	12–20 t	60 mm	Pięć przyłączy, czyli osprzęt bardziej rozbudowany
SQ65	14–22 t	65 mm	Klasa pośrednia między SQ60 a SQ70
SQ70	18–33 t	70 mm	Standardowy rozstaw sworzni
SQ70/55	18–33 t	70 mm	Wersja obsługująca inny zakres rozstawu sworzni
SQ80	28–40 t	80 mm	Maszyny ciężkie
SQ90	40–70 t	90 mm	Największy rozmiar w rodzinie

Trzy wiersze wymagają komentarza. SQ60-4 i SQ60-5 obsługują tę samą klasę maszyn, natomiast różnią się liczbą przyłączy hydraulicznych — cztery kontra pięć. SQ70 i SQ70/55 również mieszczą się w tej samej klasie, jednak wersja z ukośnikiem przewiduje inny zakres rozstawu sworzni. O wyborze decyduje więc konfiguracja, którą masz na maszynie, a nie sama jej masa.

Krok po kroku

Jak dobrać rozmiar do swojej maszyny

Przy systemie SQ sama klasa masy nie wystarcza, ponieważ liczy się też liczba przyłączy oraz rozstaw sworzni. Pomyłka kosztuje natomiast ponowne spawanie.

01
Sprawdź klasę masy maszynyOd niej zaczyna się dobór, ponieważ tabela jest zbudowana właśnie na masie roboczej.
02
Ustal, jakie masz szybkozłączeAdapter musi pasować do konkretnego modelu po stronie maszyny, a nie tylko do klasy.
03
Policz przyłącza hydrauliczneTo rozstrzyga między SQ60-4 a SQ60-5, dlatego warto policzyć je przed zamówieniem.
04
Sprawdź rozstaw sworzniTen wymiar decyduje między SQ70 a SQ70/55, choć obie wersje pasują do tej samej klasy.
05
Policz narzędzia do przezbrojeniaKażde narzędzie hydrauliczne potrzebuje własnego adaptera, więc zamówienie rośnie szybko.
06
Zapytaj, jeśli masz wątpliwośćPodaj model maszyny oraz zdjęcie szybkozłącza, a sprawdzimy rozmiar za Ciebie.

Korzyści

Co daje wymiana narzędzia bez wychodzenia z kabiny

System automatyczny kosztuje więcej niż zwykłe mocowanie. Poniżej to, za co realnie się płaci — a przynajmniej to, co najczęściej wskazują użytkownicy.

Krótsze przezbrojenieZmiana narzędzia zajmuje chwilę, dlatego opłaca się je zmieniać częściej niż dotąd.
Operator zostaje w kabinieNie schodzi na błoto ani pod wysięgnik, a to najprostsza droga do mniejszej liczby wypadków.
Mniej zabrudzeń w hydraulicePrzyłącza łączą się w osłoniętym gnieździe, ponieważ nikt nie rozkręca węży w wykopie.
Właściwe narzędzie do zadaniaSkoro zmiana jest szybka, operator sięga po młot także wtedy, gdy dotąd kombinował łyżką.
Osprzęt różnych marekOtwarty standard Open-S sprawia, że nie jesteś przywiązany do jednego producenta.
Mniej wycieków olejuRzadsze rozpinanie węży oznacza mniej wycieków, a ponadto mniej strat oleju na placu.

Warto policzyć to na własnym przypadku. Jeśli przezbrajasz maszynę raz w tygodniu, różnica w cenie zwróci się długo, natomiast przy kilku zmianach dziennie rachunek wygląda zupełnie inaczej.

Montaż

Montaż, czyli spawanie elementu nośnego

Adapter SQ przychodzi jako element do wspawania w narzędzie. Różni się jednak od zwykłego adaptera S tym, że ma na sobie przyłącza hydrauliczne — a te trzeba podczas spawania osłonić.

Spawa uprawniony spawaczTo element nośny, dlatego spoina odpowiada za bezpieczeństwo całego narzędzia.
Instrukcja producenta jest wiążącaSteelwrist podaje przygotowanie oraz kolejność spawania, a od tego zależy gwarancja.
Chroń przyłącza podczas spawaniaAdapter SQ ma elementy hydrauliczne, więc odpryski i wysoka temperatura mogą je uszkodzić.
Powierzchnie muszą być czysteRdza, farba oraz smar psują spoinę, ponieważ zanieczyszczenia trafiają do jeziorka.
Sprawdź dopasowanie przed spawaniemPrzymierz narzędzie do szybkozłącza na sczepach, zanim położysz pełną spoinę.
Nie modyfikuj adapteraCięcie albo wiercenie zmienia właściwości stali, a to unieważnia gwarancję producenta.

Nie prowadzimy spawania na miejscu, jednak podpowiemy sprawdzony warsztat w okolicy Szczecina. Instrukcję producenta przekażemy razem z zamówieniem.

Zastosowania

Zastosowania – adaptery SQ Steelwrist

Adapter SQ trafia na każde narzędzie zasilane hydraulicznie, które ma pracować w systemie automatycznym.

Młoty hydrauliczne

Najczęstszy przypadek, ponieważ młot wpina się i wypina po kilka razy dziennie.

Kruszarki i nożyce

Osprzęt wyburzeniowy zmienia się często, dlatego automatyka oszczędza tu najwięcej czasu.

Chwytaki i sortowniki

Praca przeładunkowa wymaga zmiany narzędzia w trakcie zmiany, a nie po niej.

Rotatory i osprzęt obrotowy

Standard Open-S obejmuje również rotatory, więc cały układ pracuje razem.

Wiertnice i świdry

Narzędzia zasilane hydraulicznie zyskują na automatycznym łączeniu przyłączy.

Zagęszczarki do wykopów

Płyta wibracyjna na wysięgniku wymaga zasilania, a jej montaż bywa uciążliwy.

Odbiorcy

Dla kogo są adaptery SQ Steelwrist

System automatyczny opłaca się tam, gdzie narzędzia zmienia się często. Poniżej firmy, które sięgają po niego najczęściej.

Firmy wyburzeniowe

Zmieniają młot, kruszarkę i nożyce w ciągu jednej zmiany, dlatego liczy się każda minuta.

Wykonawcy robót ziemnych

Łączą kopanie z kruszeniem, więc przezbrajają maszynę częściej niż raz dziennie.

Firmy z rotatorem

Rotator i szybkozłącze SQ tworzą jeden układ, ponieważ oba trzymają się standardu Open-S.

Wypożyczalnie maszyn

Jeden standard w całej flocie skraca wydanie sprzętu, choć wymaga inwestycji na starcie.

Firmy przeładunkowe

Chwytak i sortownik zmieniają się w trakcie pracy, a nie między zleceniami.

Producenci osprzętu

Dospawują adapter na etapie produkcji, dlatego narzędzie trafia do klienta gotowe.

Specyfikacja

Dane techniczne – adaptery SQ Steelwrist

Dane pochodzą z materiałów producenta, czyli firmy Steelwrist. Wymiary szczegółowe każdego rozmiaru podaje jego karta katalogowa, dlatego przed zamówieniem potwierdzimy je z Tobą.

Dane wspólne dla rodziny adapterów SQ
Parametr	Wartość
Rodzina	Adaptery SQ, system w pełni automatyczny
Producent	Steelwrist
Liczba rozmiarów	8
Zakres klas maszyn	5–70 t
Zakres średnic sworznia	50–90 mm
Typ mocowania	Spawany
Przyłącza hydrauliczne	Tak, łączone automatycznie
Standard	Open-S, otwarty standard branżowy
Zgodność	Szybkozłącza i rotatory w standardzie SQ / Open-S
Montaż	Spawanie zgodnie z instrukcją producenta

Zakup w JMN

Adaptery SQ Steelwrist – sprzedaż i dostępność

Salon stoi w Lubieszynie 15D, czyli około 10 km od centrum Szczecina. Osprzęt wysyłamy też kurierem, ponieważ adaptery obsługujemy w całej Polsce.

Dobór rozmiaruPodaj model maszyny oraz zdjęcie szybkozłącza, a resztę sprawdzimy za Ciebie.
Liczba przyłączyPoliczymy razem, czy potrzebujesz wersji z czterema, czy z pięcioma przyłączami.
Zamówienie kompletuPrzy przezbrajaniu kilku narzędzi liczy się jedna dostawa, a nie pięć osobnych.
Kontakt z warsztatemPodpowiemy sprawdzony zakład spawalniczy, ponieważ montaż jest tu kluczowy.
Obsługa lokalnaDziałamy w Lubieszynie pod Szczecinem, więc odbiór osobisty zajmuje kilkanaście minut.
Wysyłka w całej PolsceAdaptery wysyłamy kurierem, dlatego obsługujemy klientów także spoza regionu.

Cena i zamówienie

Cena zależy od rozmiaru, liczby przyłączy oraz aktualnej dostępności. Wycenę przygotujemy tego samego dnia roboczego.

Napisz, jaką masz maszynęModel i klasa masy wystarczą na start.
Dołącz zdjęcie szybkozłączaJedno zdjęcie rozwiewa większość wątpliwości przy doborze.
Podaj listę narzędziKażde narzędzie hydrauliczne potrzebuje własnego adaptera.

Dlaczego my

Dlaczego warto kupić osprzęt w JMN

Adapter kupisz w wielu miejscach. Oto powody, dla których warto wybrać właśnie nas.

01
Sprzedajemy maszyny, nie tylko częściZnamy szybkozłącza w maszynach, które obsługujemy, dlatego dobieramy rozmiar szybciej.
02
Powiemy, kiedy SQ się nie opłacaPrzy jednym przezbrojeniu w tygodniu tańsza wersja S wystarczy, choć zarobilibyśmy mniej.
03
Kompletujemy zamówienieAdaptery do kilku narzędzi idą w jednej przesyłce, czyli bez czekania na trzy paczki.
04
Lokalna obsługaJesteśmy pod Szczecinem, więc odbiór osobisty jest możliwy tego samego dnia.
05
Wysyłka w całej PolsceAdaptery to niewielkie elementy, dlatego kurier rozwiązuje sprawę poza regionem.
06
Wsparcie przy montażuPrzekażemy instrukcję producenta, a ponadto wskażemy warsztat, który to zrobi.

FAQ

Najczęstsze pytania – adaptery SQ Steelwrist

Czym adapter SQ różni się od adaptera S?

Adapter S przenosi wyłącznie mocowanie mechaniczne, natomiast adapter SQ ma dodatkowo przyłącza hydrauliczne, które łączą się automatycznie. Przy łyżce wystarczy wersja S, przy młocie albo kruszarce sens ma SQ.

Czy naprawdę nie trzeba wychodzić z kabiny?

Tak, na tym polega system automatyczny: szybkozłącze chwyta narzędzie i jednocześnie łączy przyłącza hydrauliczne. Operator steruje tym z kabiny, dlatego zmiana narzędzia trwa krótko.

Co oznacza standard Open-S?

To otwarty standard dla w pełni automatycznych szybkozłączy. Dzięki niemu szybkozłącza, rotatory oraz narzędzia różnych producentów pasują do siebie, więc nie jesteś przywiązany do jednej marki.

Czym różnią się SQ60-4 i SQ60-5?

Obsługują tę samą klasę maszyn 12–20 ton, natomiast różnią się liczbą przyłączy hydraulicznych. Wersja SQ60-4 ma cztery przyłącza, a SQ60-5 pięć, dlatego wybór zależy od osprzętu, który podłączasz.

Czy mogę przyspawać adapter SQ samodzielnie?

Tylko wtedy, gdy masz uprawnienia spawalnicze i pracujesz zgodnie z instrukcją producenta. Dodatkowo trzeba osłonić przyłącza hydrauliczne, ponieważ odpryski oraz wysoka temperatura potrafią je uszkodzić.
